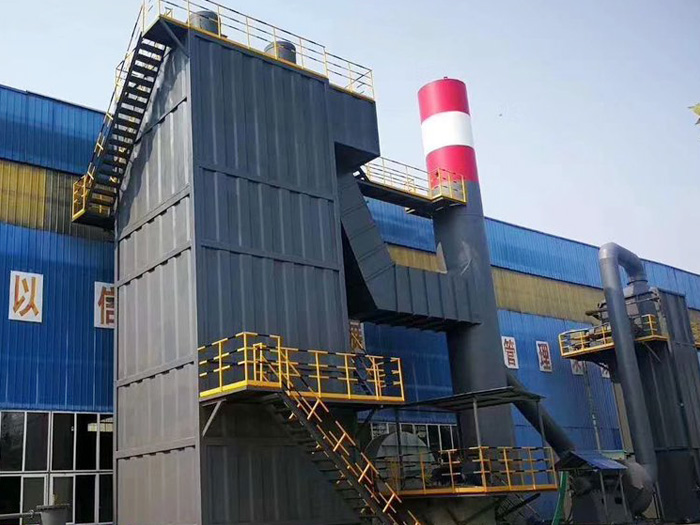

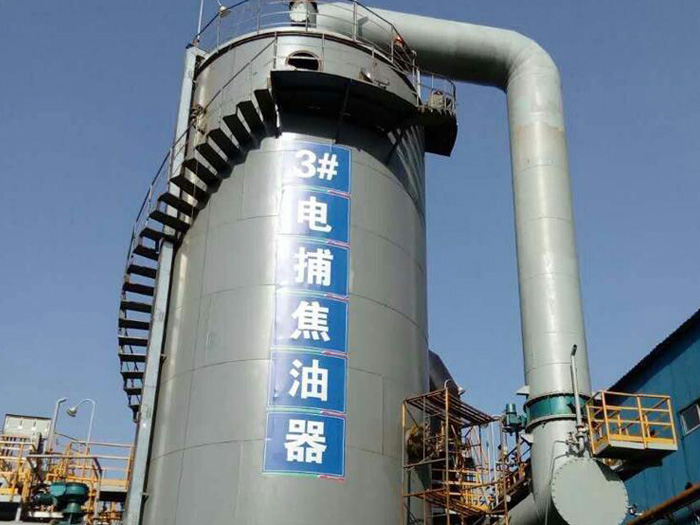

瀝青攪拌站電捕焦油器用于碳素廠、鋁廠捕瀝青煙，化工廠、化肥廠、焦化廠捕煤焦油，橡膠廠、改性瀝青廠等處理各種油類煙氣，電捕焦油器原理：結構高壓下靜電除塵器是利用電暈放電。使氣體中的粉塵粒子荷以電荷并達到飽和帶電量，在電場庫侖力的作用下從氣體中分離，驅進到收塵極上沉積下來，然后灰斗內，電捕焦油器是機電一體化的節能的煤氣凈化設備，應用于化肥、焦化、城市煤氣、冶金、建材等行業的氣體凈化，蜂窩式電捕焦油器的構造與列管式電捕焦油器相比，主要區別在于沉淀極為不銹鋼板制成的六邊型蜂窩管。
瀝青攪拌站電捕焦油器采用結構形式有同心圓式、管式和蜂窩式等三種。無論哪種結構，其工作原理，即在金屬導線與金屬管壁〔或極板〕間施加高壓直流電，以維持足以使氣體產生電離的電場，使陰陽極之間形成電暈區。三種結構的電捕焦油器均由殼體、沉淀極、電暈極、上下吊架、氣體再分布板、蒸汽吹洗管、絕緣箱和饋電箱等部件組成，其主要區別是沉淀極的形式、電暈極的排布方式、絕緣箱和饋電箱。按電場理論， 正離子吸附于帶負電的電暈極，負離子吸附于帶正電的沉淀極；所有被電離的正負離子均充滿電暈極與沉淀極之間的整個空間。當含焦油霧滴等雜質的煤氣通過該電場時，吸附了負離子和電子的雜質在電場庫倫力的作用下，移動到沉淀極后釋放出所帶電荷，并吸附于沉淀極上，從而達到凈化氣體的目的，通常稱為荷電現象。當吸附于沉淀極上的雜質量到大于其附著力時，會自動向趟，從電捕焦油器底部，凈氣體則從電捕焦油器上部離開并下道工序。
電捕焦油器可分為三種同心圓電捕焦油器、管式電捕焦油器、蜂窩式電捕焦油器，這三種電捕焦油器結構比較結果。
（1）同心圓電捕焦油器。它由數個不同直徑的鋼板圓筒組成，以同一垂直軸為圓心，并以同一間距套在一起而組成沉淀極。由于電暈極之間的同性相斥．會使電場出現空位小空洞，即場強。易造成氣體在中短路流失，降低捕集效果，同時，同心圓電捕焦油器的制造精度要求高、安裝調試很為嚴格，在制造、安裝和運輸中較易使同心度、水平度和垂直度產生變化，均會造成陰陽極之間或其它部件間產生放電現象，難以達到要求的電壓，直接影響焦油的捕集效率，還易使電瓷瓶擊穿毀壞。因場強的電壓變化值為400V/mm，所以，陰陽極間即使出現1mm的偏差，其場強電壓的變化值可高達400V。同心圓電捕焦油有流通面積大、氣體流速低和耗鋼材少等優點。
（2）管式電捕焦油器。由于鋼管與電暈線單獨組成電場，其場強電壓取決于鋼管的半徑，其值為400R。由于管式電捕焦油器在每個管截面內形成等極間距電場，而管與管之間則是空位，由管板盲區堵住這些空穴，這降低了圓筒內有效空間的利用率，了凈化通道的截面積。這種型式的電捕焦油器的鋼材耗量較大，但由于具有制造容易、等極間距電場、材料易得和安裝調試比較方便等優點.廣泛應用于大中型氣體凈化廠。
（3）蜂窩式電捕焦油器。蜂窩式與管式的結構相同，是將通道截面由圓形改為正六邊形。兩個相鄰正六邊形共用一條邊，即靠中間的正六邊形的六條邊均被包圍它的六個正六邊形所共用。用2～3mm的鋼板制成的蜂窩板即可工藝和機械強度的要求。由于蜂窩式電捕焦油有結構緊湊合理、沒有電場空穴、有效空間利用率高、重量輕、耗鋼材少和捕集特性好等優點,但存在制造難度大．在運輸安裝中易產生誤差等缺點。隨著設備制造工藝水平的，蜂窩式電捕焦油器的優點會越來越受到人們的，必將逐步取代同心圓式和管式電捕焦油器。
瀝青攪拌站電捕焦油器與機械除焦油器相比，具有捕焦油效率高、阻力損失小、氣體處理量大等 點，不僅可確保后續工序對氣體質量的要求，提高產品回收率，而且可明顯提高了操作環境。
